Arsitektur Komputer

Assalamu'alaikum

kali ini saya akan share materi Arsitektur Komputer, semoga bermanfaat .

Arsitektur Komputer

Komponen2 Komputer :

•       Komputer mempunyai komponen interaksi (=hardware) sbb:

•       komponen alat masukan (input devices),

•       komponen alat keluaran (output devices)

•       komponen alat pemroses (processing devices),

•       komponen alat simpanan luar (storage)

           Konfigurasi computer :

Input Devices

•       Alat masukan = alat yang digunakan untuk menerima masukan yang dapat berupa masukan data maupun program

•       Ex: Keyboard, pointing devices, scanner, sensor, dan voice recognizer, web cam, dll

Keyboard

•       Alat input yang paling umum digunakan, input dimasukkan ke alat proses dengan cara mengetikan lewat penekanan tombol yang ada di keyboard .

Pointing devices

•       Untuk pembuatan grafik, memilih icon dilayar, shooting pd games, dll, penggunaan keyboard tidak praktis

•       Alat pointing device akan lebih mudah digunakan

•       Mouse, touch screen, light pen, dll

\

Mouse

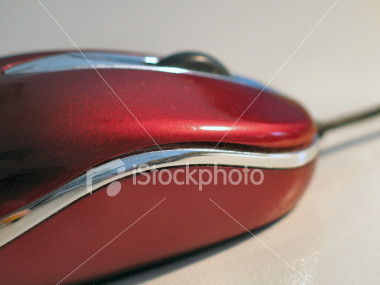

•       Mouse ; pointing device yang digunakan untuk mengarahkan posisi cursor dilayar, mouse mengikuti gerakan tangan manusia.

•       New technology ; track balls, wireless mouse, touch pad.

Touch Screen & Light pen

•       Touch screen (layar sentuh) ; layar monitor yang akan mengaktifkan program bila layarnya disentuh dengan tangan, (menggantikan mouse / keyboard)

•       Light pen ; menyentuh layar monitor dengan pena khusus menggunakan light sensitive (photo electric) .

Bar code Reader

•       dipergunakan di swalayan untuk membaca label data barang yang dicetak dalam bentuk font karakter

•       Font yang ada di barang biasanya mempunyai 10 digit, 5 digit identik pabrik dan 5 digit kode barang .

Scanner

•       Memasukan input (image, benda) dengan cara meraba secara elektronik,

•       Cara kerjanya melakukan proses pengenalan objek yang diinputkan dengan sinar yang dipantulkan

•       Cara kerja sama dengan mesin fotocopy

•       Ex: Image Scanner, Barcode reader, OMR dll

OMR

•       Optical MARK Recognizion (OMR) ; biasanya digunakan untuk penilaian test masuk scoring, yang membaca kertas yang telah diisi denganpensil 2B .

Voice Recognizer

•       Voice recognizer atau speech recognition membuat komputer mengerti perintah suara manusia

•       Microphone menangkap suara input, lalu software membandingkan dengan data yang ada di sistemnya.

•       New technology : kita tidak lagi memasukkan perintah lewat mouse atau keyboard, pemanggilan dial di HP dengan suara

Multifunction Input  devices

•       Beberapa alat masukan mempunyai fungsi ganda, yaitu sebagai alat masukan dan sekaligus sebagai alat keluaran (output) untuk menampilkan hasil.

•       Ex: Modem, Ethernet, ATM, PDA, kamera digital dll

Others

•       Masukan biometrik

•       Biometrik = Pengenalan atau identifikasi dengan menggunakan faktor fisik manusia sebagai masukan data.

•       Suara, tanda tangan, sidik jari, muka, mata dll

•       Pemasukan dilakukan dengan menggunakan suatu pola entitas yang terdefinisi dan dapat diidentifikasi melalui ciri2 (feature) tertentu yang kemudian digunakan untuk membedakan satu dengan yang lain.

Output Devices

•       Output yang dihasilkan dari pengolahan pada komputer dapat digolongkan ke dalam 4 macam bentuk

•       Tulisan (huruf, kata, angka, karakter khusus dan simbol2)

•       Image (grafik atau Gambar)

•       Suara dalam bentuk musik atau suara lainnya.

•       Bentuk yang dapat dibaca oleh mesin, dalam bentuk simbol yang hanya dapat dibaca dan dimengerti oleh komputer.

Pengelompokan output

•       Visual output

•       Monitor (Cathode ray tubes, LCD screens ) dll

•       Audio output

•       Speaker

•       Printing Devices

Monitor (Video display)

•       Video display menampilkan gambar dot (titik-titik) di layar tabung kaca

•       Input monitor didapatkan dari VGA Card, yang merubah sinyal-sinyal yang dapat dikenali oleh monitor

•       Pada monitor sinar elektron ditembakkan ke suatu titik ke tabung layar. Didalam tabung proses akurasi warna di tampilkan .

Speaker (Sound Card)

•       Speaker digunakan untuk menampilkan suara-suara.

•       Inputnya didapatkan dari device sound card yang merubah sinyal digital menjadi sinyal yang dapat didengar oleh manusia.

•       Komputer multimedia.

Printing Devices

•       Alat keluaran yang digunakan untuk mencetak tulisan serta image pada media kertas atau sejenisnya

•       Printer = alat pencetak dengan media kertas

•       Type printer = dot matrix, laser jet, ink jet, dll

•       Dot matrix printer : printer yang menggunakan susunan pin yang akan menekan ribbon keatas kertas.

•       Ink Jet Printer bekerja dengan menyemprotkan tinta ke kertas sesuai dengan kadarnya

•       Laser Printer : gabungan teknologi laser dengan fotocopy, output digital dari komputer akan diubah menjadi pulsa sinar laser. Bayangan yang ditangkap di drum akan dikirim ke kertas dengan proses seperti mesin fotocopy

•       New technology : printer multi fungsi sebagai printer dan scanner, device multifungsi sebagai printer, scanner, fotocopy, fax

Alat Pemroses

•       CPU (Central Processing Unit) merupakan tempat pemrosesan instruksi-instruksi program.

•       CPU terdiri dari dua bagian utama, unit kendali (control unit) dan unit aritmatik dan logika (aritmetic and logic unit)

•       CPU mempunyai simpanan yang berukuran kecil, Register sebagai tempat penyimpanan kecil sebelum pemrosesan data

•       Dalam dunia PC disebut Microprocessor

Control Unit

•       Mengartikan instruksi-instruksi dari program komputer,membawa data dari alat input ke main memory, dan mengambil data dari main memory untuk diolah.

•       Jika ada proses perhitungan akan dikirim ke ALU

•       Hasil proses dibawa ke main memory untuk disimpan

•       Tugas Control Unit ;

•       Mengatur dan mengendalikan alat-alat input dan output

•       Mengambil instruksi-instruksi dari main memory

•       Mengambil data dari main memory jika diperlukan oleh proses

•       Mengirim instruksi ke ALU bila perhitungan aritmatikan atau perbandingan logika serta mengawasi kerja dari ALU

•       Menyimpan hasil proses ke main memory.

ALU (arithmatic and logical unit)

•       Melakukan perhitungan aritmatika yang terjadi sesuai dengan instruksi program.

•       ALU melakukan operasi aritmatika berdasar penjumlahan

•       Operasi pengurangan, perkalian dan pembagian dilakukan dengan dasar penjumlahan.

•       Sirkuit elektronik di ALU = adder

Register

•       Simpanan kecil yang mempunyai kecepatan tinggi, lebih dari 5 – 10 kali kecepatan penyimpanan dan pengambilan di main memory

•       Digunakan sebagai tempat penyimpanan sementara instruksi dan data yang diproses

•       Sedang instruksi dan data yang lain, menunggu giliran di main memory

•       Seperi layaknya otak manusia

•       Ukuran word size mengambarkan ukuran operand register.

Memory Utama

•       CPU hanya dapat menyimpan data dan intruksi di register yang ukurannya kecil

•       Mengatasi hal ini perlu simpanan yang kapasitasnya besar

•       Main memory, main storage, internal memory, primary storage, temporary storage.

•       Terdiri dari RAM (random access memory) dan ROM (read only memory)

RAM

•       RAM digunakan untuk menyimpan program dan data yang akan diproses CPU

•       RAM dianalogikan sebagai kotak-kotak, disetiap kotak dapat menyimpan suatu data atau intruksi

•       Tiap-tiap lokasi kotak tsb ditentukan oleh address, penomoran yang menunjukkan lokasi tertentu dari kotak memory

•       Ukuran KB =1024 Byte, MB = 1024 KB, GB = 1024 MB, TB = 1024 GB

•       Cache memory = digunakan untuk menyimpan data dan intruksi yang akan digunakan,

•       Cache menyimpan informasi yang berulang-ulang, CPU dan internal memory akan mengambil informasi tersebut dari cachenya jika intruksi atau data yang akan diproses itu sama.

•       Cache saat ini tergantung dari teknologi MB dan Processornya .

ROM

•       Dapat dibaca aja dan tidak dapat diisi

•       ROM sudah diisi oleh pabrik pembuatnya berupa Bootstrap program dan BIOS

•       Bootstap diperlukan untuk mengambil pertama kali OS dari disk atau HD (booting)

•       Instruksi2 yang ada dalam ROM disebut microcode atau firmware

•       Firmware dapat di update

External Memory

•       External memory  ataupun external storage ataupun secondary storage ataupun backing storage adalah suatu tempat atau sarana yang bisa digunakan komputer untuk menyimpan data ataupun program.

•       Data-data yang tersimpan didalam external memory bersifat tetap, artinya data tersebut tidak akan hilang walaupun tidak ada listrik yang mengalirinya.

•       Media yang digunakan biasanya merupakan media magnetic yang berfungsi sebagai tempat penyimpanan data dengan guratan-guratan magentic yang dimilikinya. Jenis external memory cukup banyak.

Floppy Disk – Disket

•       Secara Fisik, disket terbuat dari lempengan plastik yang berbentuk bundar dimana pada permukaannya dilapisi oleh magnet sebagai tempat untuk menyimpan guratan-guratan data.

•       Untuk menjaga agar data ataupun program yang tersimpan didalam disket tetap terjaga kebersihannya, disket kemudian dibungkus oleh karton yang berbentuk segi empat.

               Harddisk

•       Didalam hard disk terdapat lempengan-lempengan logam bundar yang disusun berlapis-lapis serta terdapat motor penggerak lempengan logam dan read/write head-nya.

•       Keunggulan dari hard disk adalah mampu menampung data dalam jumlah yang sangat besar serta memiliki kecepatan pada saat memanggil kembali data yang tersimpan.

•       Didalam disk-drive, terdapat suatu alat pemutar yang mampu berputar hingga 3500-7500 rpm atau lebih.

•       Read/Write Head yang ada akan ditumpu dengan suatu lengan yang selalu bergerak untuk menjelajah keseluruh permukaan hard-disk guna mendeteksi ataupun melakukan penulisan/ pembacaan data.

•       Kombinasi antara perputaran hard-disk dan pergerakan lengan inilah yang mampu menentukan posisi setiap track yang ada didalam hard-disk.

CD-ROM

•       CD ROM (Compact Disk)

•       CD ROM secara umum dapat menyimpan data hingga 700 MB, tetapi kini banyak dipasarkan hingga ukuran gigabyte.

•       Harga CD ROM relative murah apabila dibanding dengan disket ataupun hard disk.

CD Read – Write

•       Perbedaan dengan CD RW, dapat ditulis berulang-ulang (tergantung media)

•       Melakukan proses burn dengan suhu 400 - 500  F

•       Data pada pit dapat dianalogikan dihapus untuk dapat ditulis kembali

Lanjutan External Memory

•       Magnetic tape merupakan media penyimpanan data yang biasanya digunakan untuk komputer jenis mini ataupun mainframe. Terdapat dua jenis magnetic tape yang biasanya digunakan oleh komputer. Jenis pertama mempunyai bentuk standart yang memiliki lebar pita 1/2 " (12.7 mm)

•       Magnetic tape terbuat dari plastik tipis yang dilapisi magnetic pada permukaannya.

Magnetic Tape

•       Bentuk kedua adalah kaset ataupun catridge seperti halnya yang telah kita kenal pada kaset yang terdapat di audio tape recorder.

•       Data yang ada disini juga disimpan dalam bentuk kode-kode tertentu seperti halnya yang terdapat dalam pita magnetic ukuran standart. Kaset ataupun catridge banyak digunakan pada komputer jenis home-komputer.
